同是樣是履帶移動圓錐式破碎站，單缸圓錐破和多缸圓錐破在外觀及性能上有什么區別呢?今天小編和大家一起從這11個方面進行全面分析，讓大家更直觀的了解單缸與多缸圓錐破的區別，為大家在選購合適自己生產需要的設備時提供參考依據。

  一、破碎主機

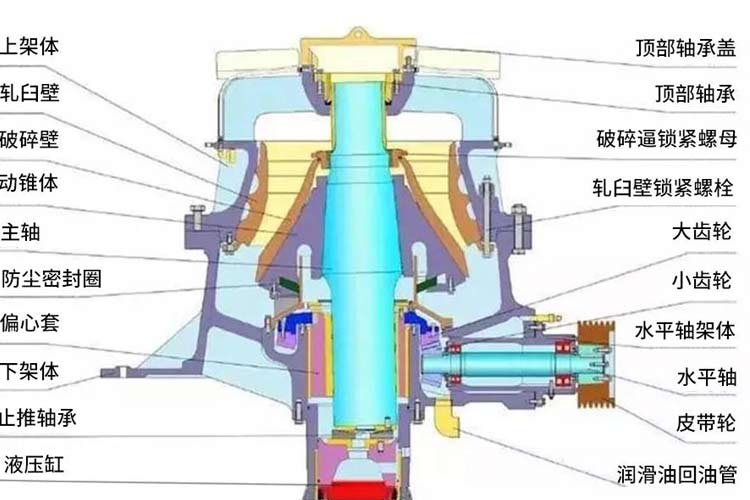

  1.單缸圓錐

  組成部分：

  ①上機架總成：上機架、軋臼壁、墊帽、上架體護板;②下機架總成：下機架、下機架護板、下機架內襯板、偏心套襯套、密封桶;③動錐總成：主軸、動錐軀體、軋臼壁;④傳動軸總成：槽輪、傳動軸、軸承、傳動軸架、小錐齒輪;⑤偏心套總成：配重環、偏心套、大錐齒輪、主軸襯套;⑥液壓缸體總成：中摩擦盤、下摩擦盤、液壓缸體、缸套、缸底、位移傳感器。

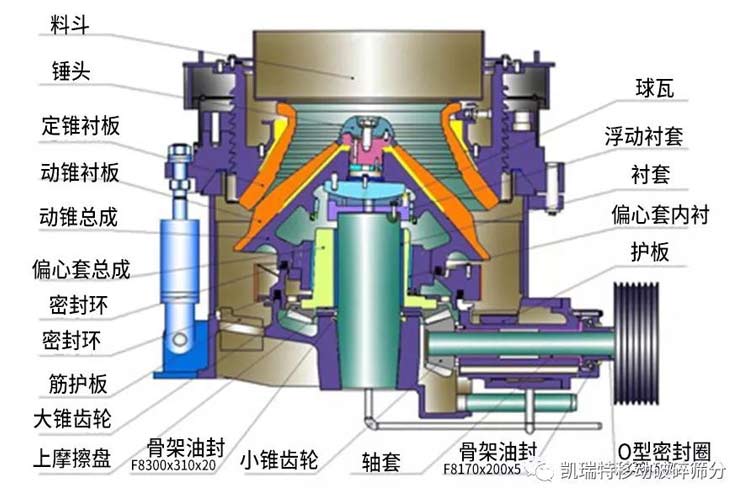

  2.多缸圓錐

  組成部分：

  ①下機架部：機架、主軸、導向銷;②偏心套部：偏心套、平衡圈、大錐齒輪;③傳動部：傳動軸、小錐齒輪、軸套;④支撐套部：支撐套、鎖緊缸、鎖緊螺母;⑤調整環部：調整環、軋臼壁;⑥動錐部：軀體、破碎壁、錘頭、球形瓦。

  二、排料口

  1.單缸圓錐

  在單缸圓錐破正常運行時，通過油泵對主軸油缸進行注油或排油，使主軸上下浮動(主軸上移或下移)，來調節排料口尺寸的大小。這種調整可能引起排料口在進行硬巖破碎時較難鎖緊。

  2.多缸圓錐

  多缸圓錐的排料口調節裝置通過液壓推手或液壓馬達，來調整調整帽，帶動調整環在支撐套內旋轉(定錐螺旋轉動上下移動)，達到調整的作用。這種調節的好處是可以使排料口在破碎過程中容易鎖緊。

  三、過載保護

  1.單缸圓錐

  單缸圓錐破在過鐵時，液壓油會注入到蓄能器，當蓄能器中注入一定的液壓油后會致使主軸下墜，從而順利過鐵;在過鐵后，蓄能器將液壓油壓回，轉回破碎機正常運行狀態。單缸圓錐破在進行清腔時也是用液壓泵。

  2.多缸圓錐

  在多缸圓錐的破碎過程中，當有不可破碎異物進入破碎腔或因某種原因致使破碎設備入料超量時，液壓保險系統會進行自動調節，增大排料口尺寸，讓異物或過量破碎料從破碎腔排出。當異物卡在破碎設備排料口時，可使用其清腔系統，擴大排料口尺寸，讓異物能夠順利的從破碎腔排出。在液壓系統的作用下，排料口在排出異物后會自動復位，使機器恢復正常工作。

  四、潤滑系統

  1.單缸圓錐

  多缸圓錐的潤滑系統為兩路進油口注油，一路從主軸下端進入，潤滑球面軸承、球形瓦、機架襯套、主軸襯套，進而潤滑大小錐齒輪。另一路從傳動軸端進入，潤滑傳動軸襯套，最后兩路油從同一出油口排出。

  2.多缸圓錐

  多缸圓錐的潤滑系統一條由機器下部油孔進入機器，到達主軸中部后，分三條支路：偏心套內外表面，主軸中間油孔到球型軸承，經過孔道潤滑大小錐齒輪。

  五、提供破碎力的部件

  1.單缸圓錐

  單缸液壓圓錐破與彈簧圓錐破類似，在破碎過程中主軸與動錐體組合在一起，同時由碗形瓦承載，主軸和動錐體相當于底座支撐，偏心套帶動主軸提供破碎力。

  2.多缸圓錐

  多缸液壓圓錐破的主軸粗短，其直徑可以設計得很大，直接立于機架上(而非偏心套里)，由機架直接支撐，提供的承載力較高，偏心套直接帶動動錐提供破碎力。

  六、易損件

  1.單缸圓錐

  非標易損件：錐套、油封、軋臼壁、軸套、壓帽、切割環、破碎壁、防塵圈、上下摩擦盤、擋油環、架體襯套、中摩擦環、偏心襯套。

  2.多缸圓錐

  標準易損件：三角帶、骨架油封、O形密封圈、防塵圈、Yx形密封圈、Yz形密封圈。

  非標易損件：小錐齒輪、軸套、護板、偏心套內襯、大錐齒輪、上摩擦盤、球瓦、破碎錐、錐頭、浮動襯套、密封環、軋臼壁、筋護板。

  七、配重塊

  1.單缸：重+厚

  2.多缸：重+薄

  對單缸圓錐破來說，當主軸和動錐向緊口邊運動時，偏心套厚的一邊在寬口邊，此時整個動錐的重心偏向緊口邊，所以需要在偏心套厚的一邊加上配重塊，來與整個動錐體平衡。不僅如此，當主軸和動錐向緊口邊運動時，寬口邊會積累很多的物料，會對動錐體向?qū)捒谶呥\(yùn)動形成阻力，加上配重塊能人動錐更加容易向?qū)捒谶呥\(yùn)動;多缸液壓圓錐破的主軸是不動的，所以配重塊只用考慮偏心套即可。

  八、給料方式

  一般而言，單缸履帶移動圓錐式破碎站和多缸圓錐破都是可以滿給料的，多缸的高承載力使得實現滿給料不存在問題，并能利用層壓原理，讓石料在破碎腔內進行破碎的同時，相互擠壓，使破碎過程自帶整形作用，故而出料粒型非常好。

  九、破碎效果

  多缸圓錐破細碎排料口下細粒物料含量高，細碎效果更好，層壓破碎效果好。而單缸液壓圓錐破的中碎效果更好，通過能力大。在通常施工過程中一般會將多缸圓錐破和單缸圓錐破結合在一起使用。

  十、生產量

  破碎軟礦石和風化礦石時，單缸液壓圓錐破的通過量大的優點突出，而在破碎中硬、高硬礦石時，多缸液壓圓錐破的表現更杰出。

  對于中硬及以上礦石的細碎來說，在相同規格下，多缸圓錐破可生產更多的合格產品，一般而言，巖石硬度越高，單缸與多缸作業效果差別就越大。

  十一、使用維護

  1.單缸圓錐破的結構簡單性能可靠：一個液壓缸，結構簡單緊湊，故障率低，生產成本低(機械系統結構越簡單，故障率越低，可靠性越高，運行越穩定)。

  2.多缸圓錐破的頂部或側面可拆裝，維修快捷方便：所有零件都可以從頂部或側面拆裝和維護，動錐和頂錐拆裝方便，無須拆裝機架、緊固螺栓，使日常更換更便捷。

  總結：單缸和多缸圓錐破都屬于高性能破碎機，它們在結構、產品性能、維修保養、購買價格上各具優勢：相比單缸，多缸在中硬及以上礦石的細碎、破碎效率等方面更占優勢，而單缸在軟巖破碎及礦石中碎中具有優勢。

  一般來說，多缸履帶移動圓錐式破碎站的價格會偏高，在實際的生產過程中，可根據客戶的需求，可單缸與多缸一起使用，也可根據破碎材料及客戶資金投入量、每小時產量，選擇單缸或多缸。
